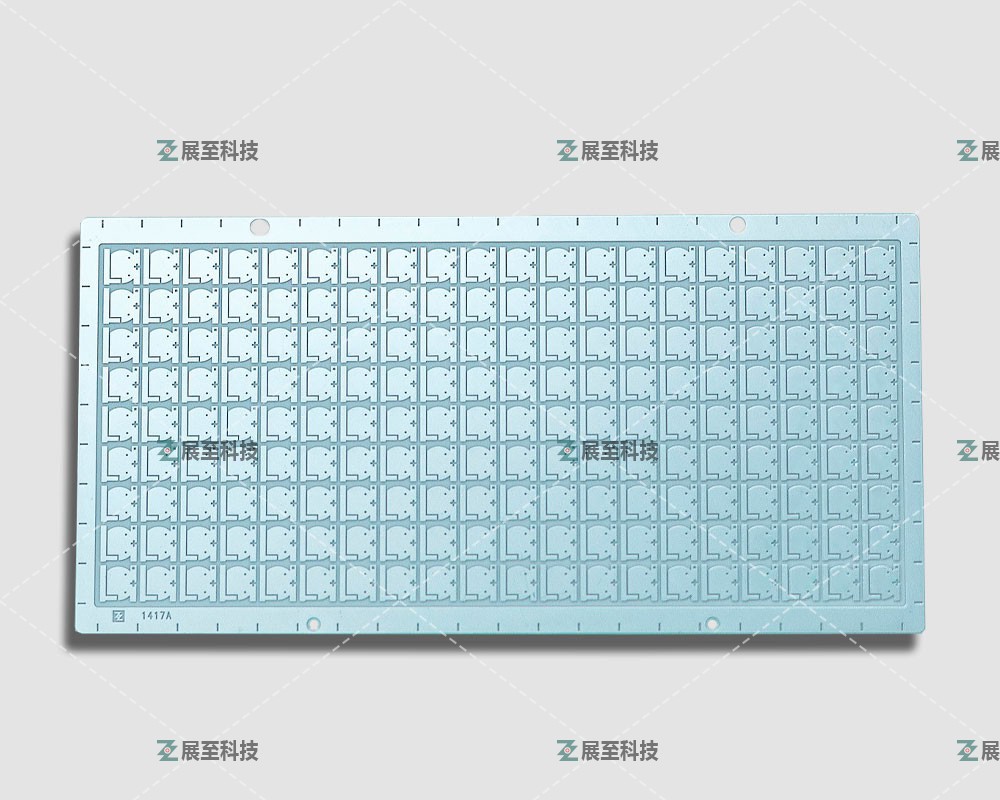

如今陶瓷基板是指在高溫下將銅箔直接粘合在氧化鋁或氮化鋁板材,而陶瓷基板的表面(單面或雙面)上的特殊工藝。在與傳統的FR-4或鋁基板相比,制成超薄復合基板具有優異的電絕緣性能、高導熱性能、優異的軟焊性和高附著力。可以蝕刻PCB等各種圖形,載流能力大,適用于發熱量大的產品比如高亮度LED、太陽能,其優異的耐候性更適用于惡劣的戶外環境。
一、陶瓷基板都有哪些種類;
1、按陶瓷基板材質;

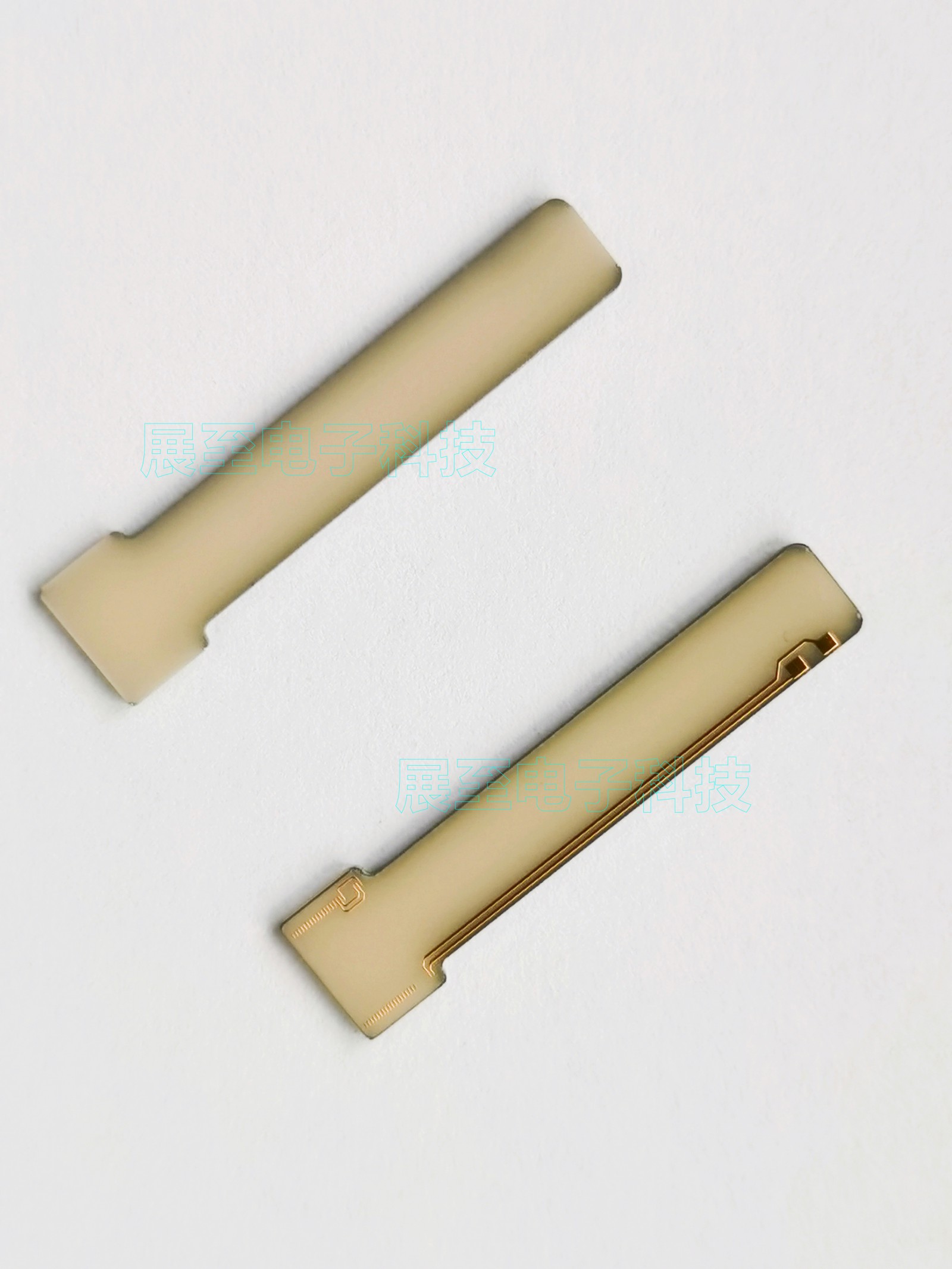

?氮化鋁
氮化鋁有兩個非常重要的特性值得注意:一是高導熱性,二是與硅相匹配的膨脹系數。唯一缺點是即使表面有很薄的氧化層,也會影響導熱性。只有嚴格控制材料和工藝,才能生產出一致性好的AIN基板。目前相對于氧化鋁,氮化鋁的價格相對比較高,這也是制約其發展的一個小瓶頸。但是,隨著經濟的好轉和技術的升級,這個瓶頸最終會消失的。

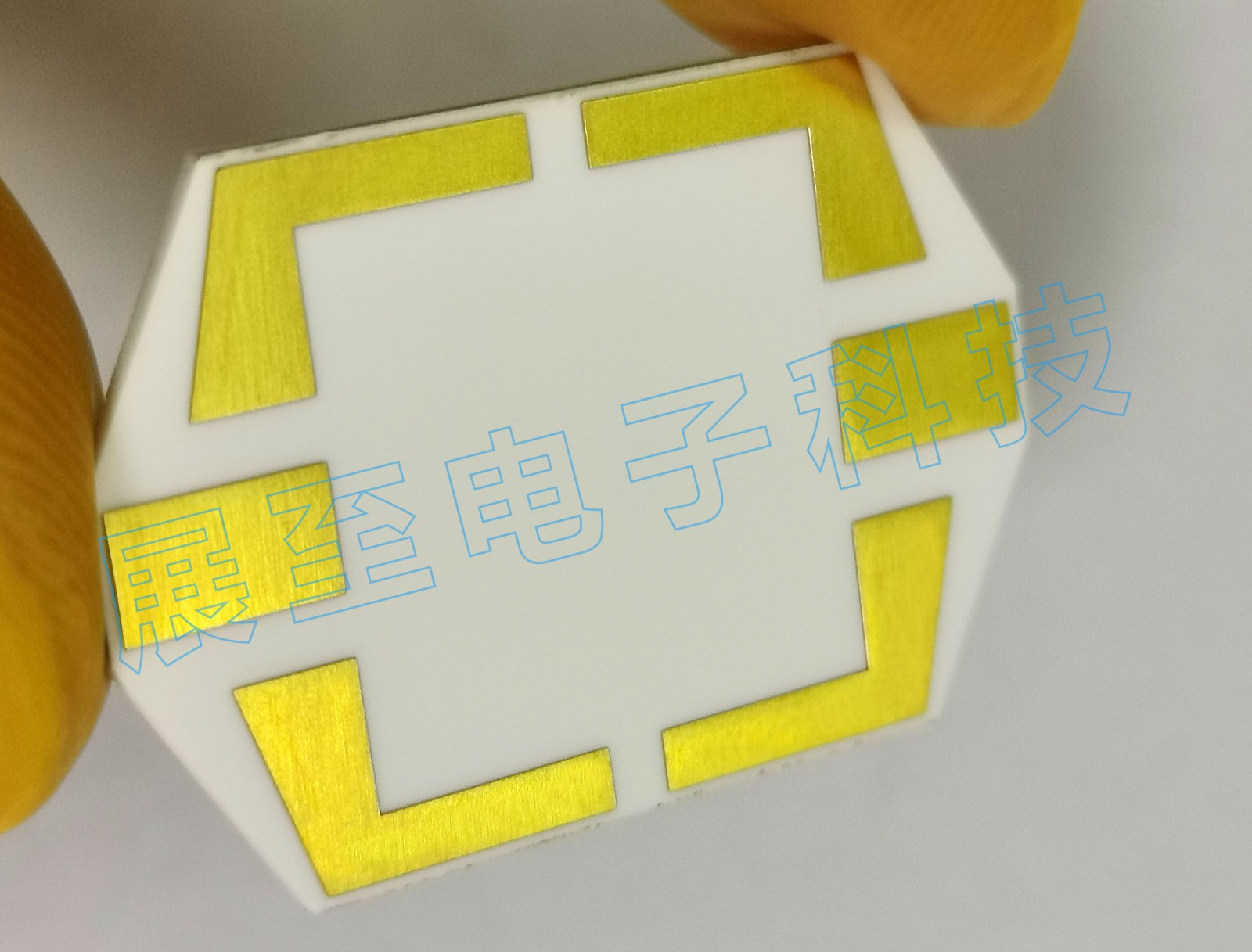

?氧化鋁
氧化鋁陶瓷基板是電子行業最常用的基板材料,由于其機械、熱學和電學性能與大多數其他氧化物陶瓷相比,具有較高的強度和化學穩定性,并且原材料豐富適用于各種技術制造和不同形狀。
?氧化鈹
它比金屬鋁具有更高的熱導率,用于需要高熱導率的應用,但在300℃后溫度迅速下降。最重要的是它的毒性限制了它的發展。
以上材質原因可知,氧化鋁陶瓷基板以其優越的綜合性能,在微電子、電力電子、混合微電子、功率模塊等領域仍處于主導地位及應用廣泛。
2、按陶瓷基板制造工藝;

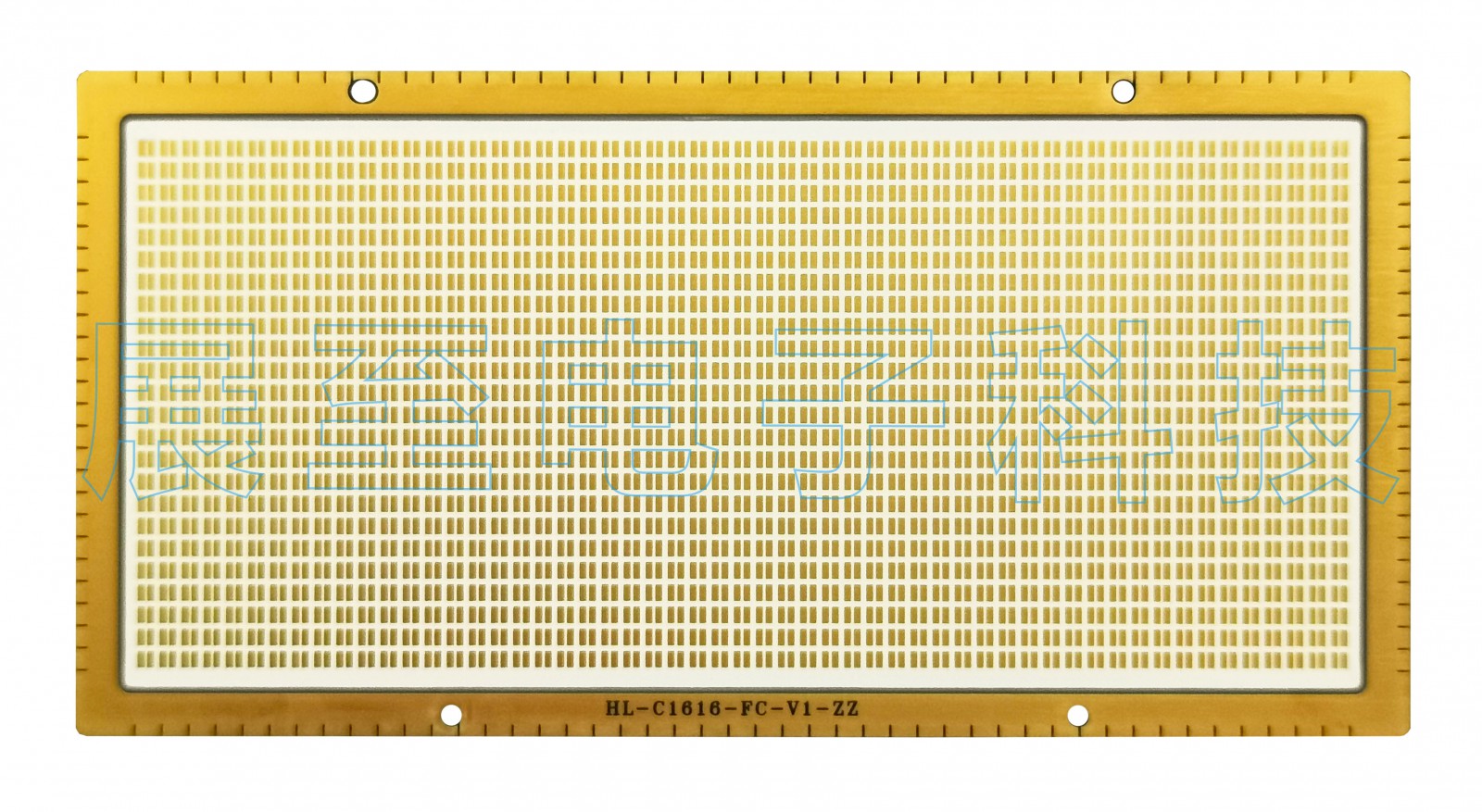

?DPC陶瓷基板(直接鍍銅工藝)
DPC也稱為直接鍍銅基板,以DPC陶瓷基板技術為例;首先對陶瓷基板進行預處理和清洗,利用專業的薄膜制造技術-真空鍍膜法將其濺射并結合到陶瓷基板上的銅金屬復合層上,然后用黃光光刻的光刻膠在曝光、顯影、蝕刻,完成去膜工藝制線最后,通過電鍍/化學鍍沉積增加電路的厚度,去除光刻膠后,完成金屬化電路。
?DBC陶瓷基板(直接鍵合銅)
直接鍵合銅技術使用銅的含氧共晶溶液將銅直接沉積在陶瓷上。基本原理是在沉積過程之前或期間在銅和陶瓷之間引入適量的氧氣。在1065℃~1083℃范圍的,銅與氧形成Cu-O共晶液。DBC技術利用這種共晶液體與陶瓷基板發生化學反應,生成CuAIO2或CuAIO4。此外,它還滲入銅箔,實現陶瓷基板和銅板的結合。
?HTCC陶瓷基板(高溫共燒陶瓷)
HTCC也稱為高溫共燒多層陶瓷。制造過程與 LTCC 非常相似。主要區別在于HTCC的陶瓷粉沒有添加到玻璃材料中。因此HTCC必須在1300~1600℃的高溫下干燥硬化。由于其共燒溫度高,金屬導體材料的選擇受到限制。由于其共燒溫度高,金屬導體材料的選擇受到限制。主要材料有鎢、鉬、錳等,熔點高但導電性差,最后層壓燒結成型。
?LTCC陶瓷基板(低溫共燒陶瓷)
LTCC又稱低溫共燒多層陶瓷基板。該技術必須先將無機氧化鋁粉末與約30%~50%的玻璃材料與有機粘合劑混合,使其均勻混合成泥狀漿料。用刮刀將漿料刮成片狀,再經過干燥過程形成一片薄薄的生胚,再按照每層的設計打通孔,作為每層的信號傳輸。LTCC的內部電路采用絲網印刷技術分別在綠胚上填孔和印刷電路。內外電極可分別使用銀、銅、金等金屬。在850~900℃的燒結爐中燒結即可完成。
?LAM陶瓷基板(激光活化金屬化)
使用高能激光束電離陶瓷和金屬,讓它們一起生長,使它們牢固地結合在一起。
二、陶瓷基板產品特點;
?電阻較低的金屬膜;
?基板的可焊性好,使用溫度高;
?絕緣性好;
?導電層厚度可在1μm~1mm內定制;
?低頻損耗;
?高密度組裝成為可能一世,不含有機成分;
?銅層不含氧化層;
?三維基板和三維布線;
