如今直接鍵合銅或DBC描述了一種陶瓷基板,銅箔已共晶鍵合到一側或兩側。在最常見和最便宜的陶瓷是氧化鋁,對于需要更高電流或更高散熱的應用使用氮化鋁。
總而言之,電力電子在某方面是指用于管理和操縱電力電壓、電流和頻率的一系列半導體器件。如果它是數字的并且有電池,它需要一種特殊的半導體來保持設備的正確工作電壓,而不管電池的電壓狀態如何。如果它是數字的并插入墻上,則需要一個設備將交流電轉換為直流電并降壓。在使用交流電源為電池充電,則需要一種能夠將交流電轉換為正確電壓的直流電的半導體。從風能、太陽能、水力等可變來源發電,則需要一種半導體,將波動的交流電轉換為“清潔”直流電,然后再轉換回“清潔”交流電。不間斷電源存儲直流電和輸出交流電,這些類型的設備的通用名稱包括逆變器、轉換器和整流器。這一切都與管理和轉換器交流(AC)和直流(DC)電流有關。
每當你處理電流的流動時,同時也在處理熱量,精密的電子設備和熱量并不是一個好的組合。這就是陶瓷派上用場的地方,它們不導電,并且擅長散熱。當與電流和熱的良導體(例如銅)結合時,陶瓷可提供額外的散熱能力。
直接鍵合銅DBC陶瓷基板是首選解決方案,最廣泛使用的陶瓷是氧化鋁,其散熱能力高達約48W/mk(瓦特每米*開爾文)。氮化鋁的散熱能力可超過150w/mk,氮化鋁的成本約為氧化鋁的3倍。在任何一種情況下,通常為0.005、0.008或0.012厚的鍛銅帶共晶結合到瓷磚的一側或兩側。

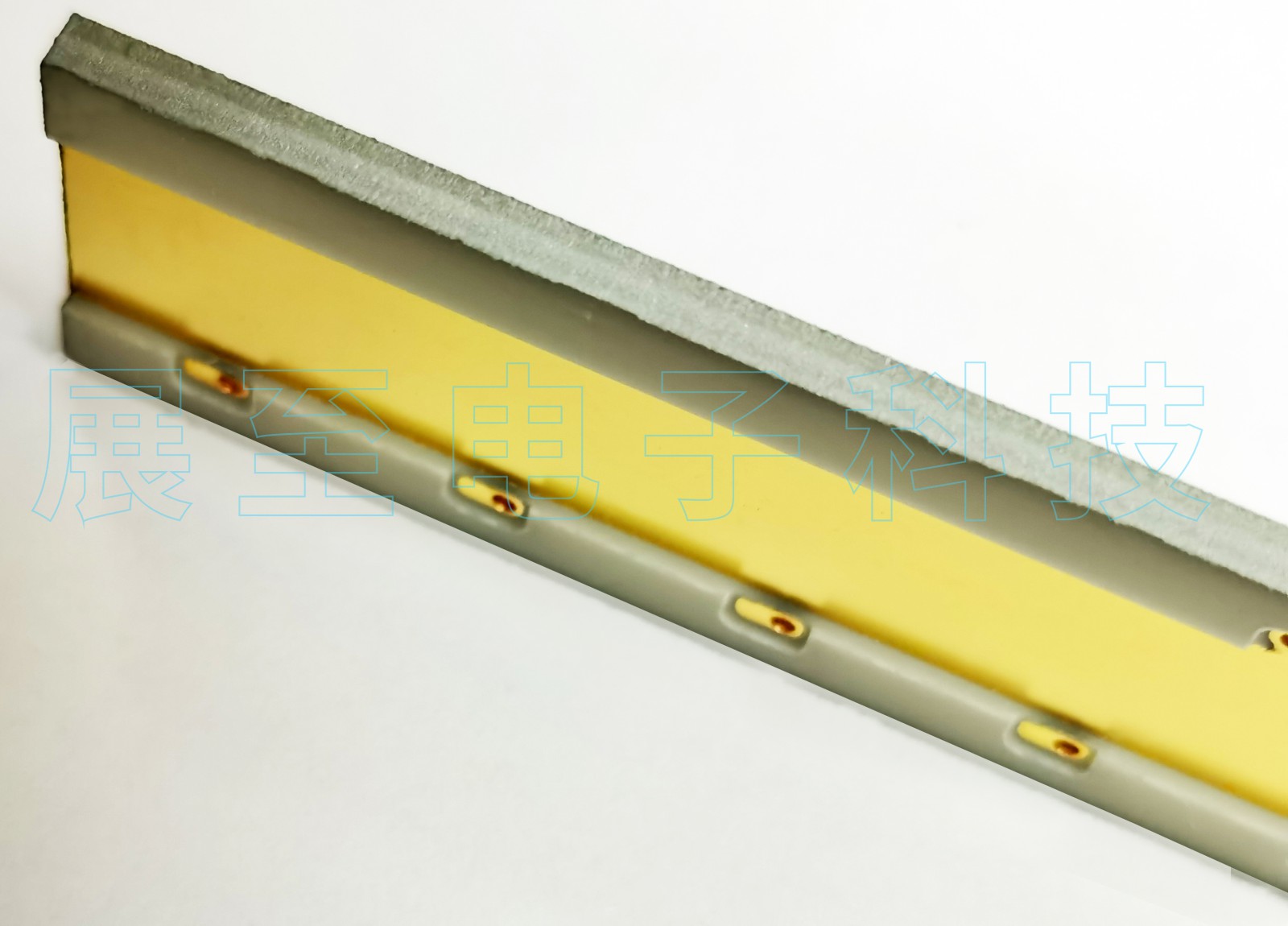

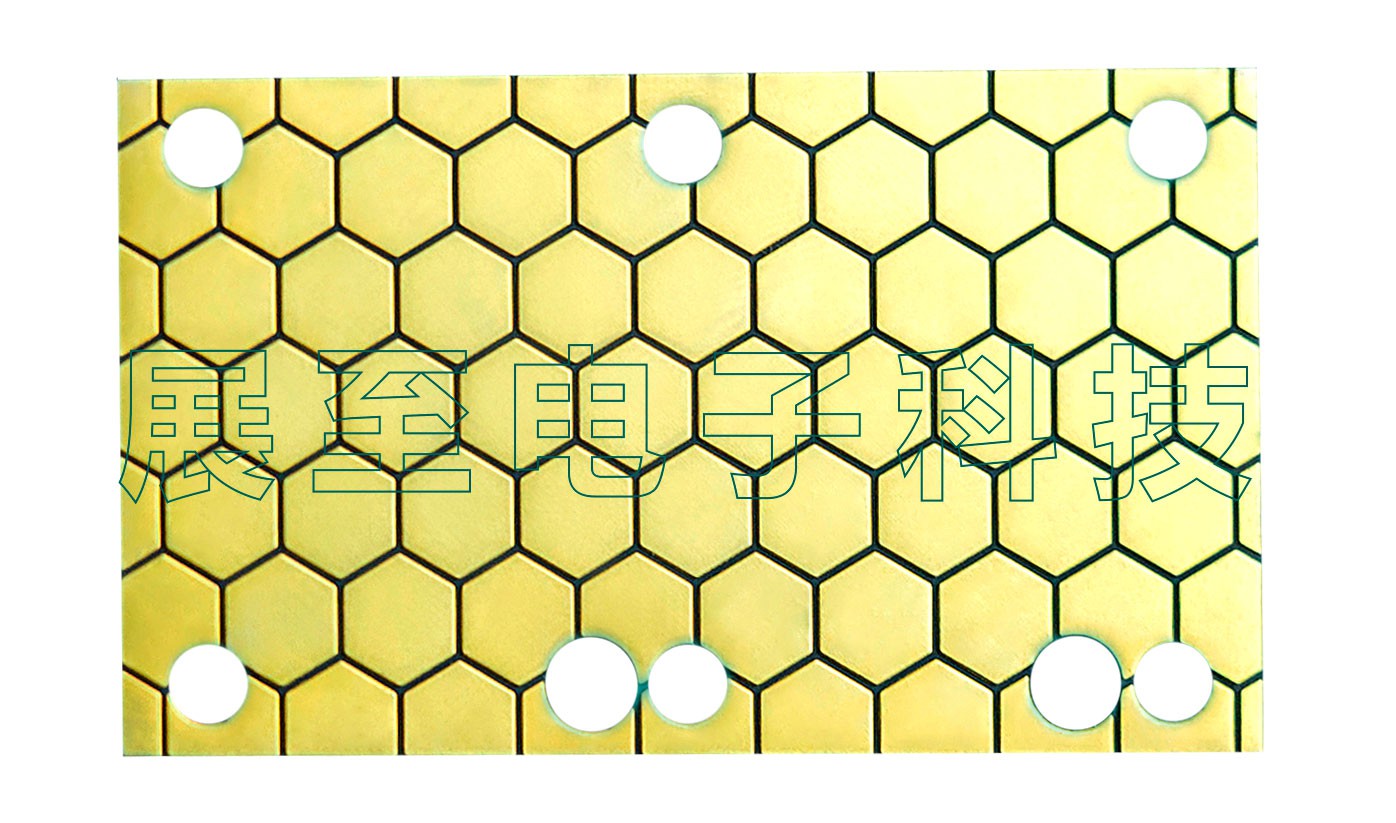

將DBC陶瓷基板制造成有用器件的方法是將電路光蝕刻到銅中,化學蝕刻選擇性地去除銅而不以任何方式影響陶瓷。DBC陶瓷基板經常生產為大約5x7的陶瓷,在復制盡可能多的 DBC電路副本,以適應陶瓷,單獨的電路被隔開以允許在光刻之后進行二次制造工藝。
蝕刻后,額外的制造步驟包括激光劃線,通常還有鉆孔。激光劃線允許將陶瓷干凈地卡入單個電路中,大多數情況下,蝕刻的陶瓷基板上鍍有化學鍍鎳和浸金,這一工藝成為ENIG。蝕刻、劃線和電鍍的陶瓷基板通常會具有一個或多個表面貼裝元件,引線鍵合到金上。組件組裝完成后,單獨的電路將被分割并為下一個組裝過程做好準備。
DBC陶瓷基板電路幾乎存在于所有移動設備和各種無線通信產品中,隨著設備變得更小、更強大,對DBC電路管理能量和熱量的需求變得越來越重要。光化學蝕刻是處理直接鍵合銅陶瓷基板的最具成本效益的解決方案,它產生清晰、干凈的電路,沒有毛刺或扭曲,我們在為各種應用蝕刻DBC陶瓷基板產品方面擁有豐富的經驗。
