IGBT,即絕緣柵雙極晶體管,是帶有MOS柵極的BJT晶體管,或者我們可以說IGBT模塊是BJT和MOS柵極的組合。IGBT芯片體積雖小,但可以控制電能傳輸,只需1秒就能在6.5億伏特高壓下實現10萬次電流開關。
IGBT模塊多年來一直應用于汽車、工業、航空航天、消費電子等眾多行業。但如何優化IGBT封裝的散熱,使模塊能夠工作在更高的功率下呢?如果熱量能夠更快地消散,IGBT模塊就能擁有更先進的應用。為此,工程師使用 陶瓷 PCB 進行 IGBT 封裝。
陶瓷 PCB 將 IGBT 芯片的熱量散發到外封裝
您可能會問,IGBT模塊工作時會產生多少熱量?相當于100個電爐產生的熱量。如此多的熱量必須立即從 IGBT 芯片中消散,從而導致了陶瓷 PCB 的應用。
陶瓷 PCB 如何保護 IGBT 模塊免受熱量影響?在IGBT模塊中,陶瓷PCB放置在IGBT芯片下方,或者我們可以說芯片組裝在陶瓷電路板上。陶瓷 PCB 連接并支撐芯片,并將熱量快速從芯片散發到外封裝。這樣可以保護芯片免受熱的影響。
為什么陶瓷 PCB 可用于 IGBT 散熱
用于 IGBT 模塊散熱的 PCB 包括氧化鋁 (Al2O?) PCB、氮化鋁 (AlN) PCB 和氮化硅 (Si?N?) PCB。

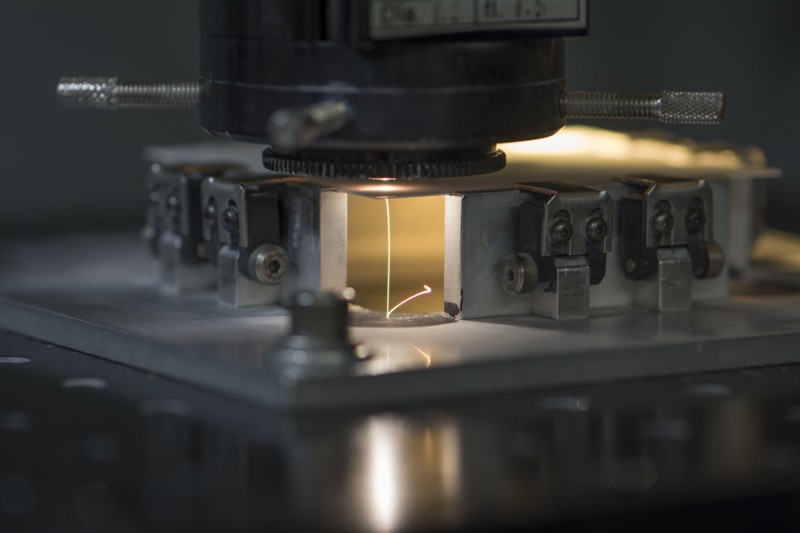

為什么陶瓷PCB可以為IGBT模塊有效散熱?因為陶瓷材料具有良好的散熱和電絕緣性能。與鋁基板 PCB 不同,陶瓷 PCB 不使用阻礙散熱的絕緣層。在陶瓷PCB制造過程中,覆銅板在高溫高壓下直接粘合到陶瓷基板上。然后通過光刻膠涂覆的方法來制作電路層。當制造電路板時,IGBT和其他元件被安裝在板上。陶瓷材料具有超高絕緣性,可承受高達20KV/mm的擊穿電壓。氧化鋁PCB的導熱系數為15-35W/mK,氮化鋁PCB為170-230W/mK,氮化硅PCB為80+W/mK。
陶瓷PCB在IGBT封裝中的應用
氧化鋁 PCB 是 IGBT 模塊最常用的電路板。如果IGBT模塊有較高功率或精度要求,則采用氮化鋁和氮化硅PCB。氮化鋁PCB和氮化硅PCB具有較高的散熱性,且熱膨脹系數與半導體接近。根據IGBT模塊的需要,采用不同的陶瓷基板電路板。
新型半導體碳化硅(SiC)和氮化鎵(GaN)開始用于IGBT芯片。SiC和GaN IGBT芯片具有高頻、大功率、耐高溫的特點。未來,氮化鋁PCB和硅碳PCB將更多地應用于大功率IGBT模塊的高密度三維封裝。
無論IGBT模塊對陶瓷PCB的要求如何不同,陶瓷電路板都應具有以下特性:
?陶瓷基板具有優良的導熱性和耐電壓性;
?銅線路層具有極高的載流能力;
?線路層與陶瓷基板之間有較強的附著力和可靠性;
?焊接性能良好,該板適合鋁線鍵合。
陶瓷基板在 IGBT 中的應用是電力電子領域的一項關鍵進步。它們的熱管理、高效功耗、電氣隔離和機械穩定性共同有助于提高 IGBT 性能和可靠性。這項創新有可能徹底改變依賴高性能電力電子設備的各個行業。陶瓷基板具有出色的導熱性,可有效散發 IGBT 運行過程中產生的熱量。這種熱管理功能對于防止過熱、確保一致的性能和延長 IGBT 的使用壽命至關重要。陶瓷基板在 IGBT 模塊的各個組件之間提供高水平的電氣隔離。這可以防止不必要的電氣相互作用,從而增強 IGBT 系統的安全性和可靠性。
