PCB陶瓷電路板:ENIG 與 ENEPIG綜合比較

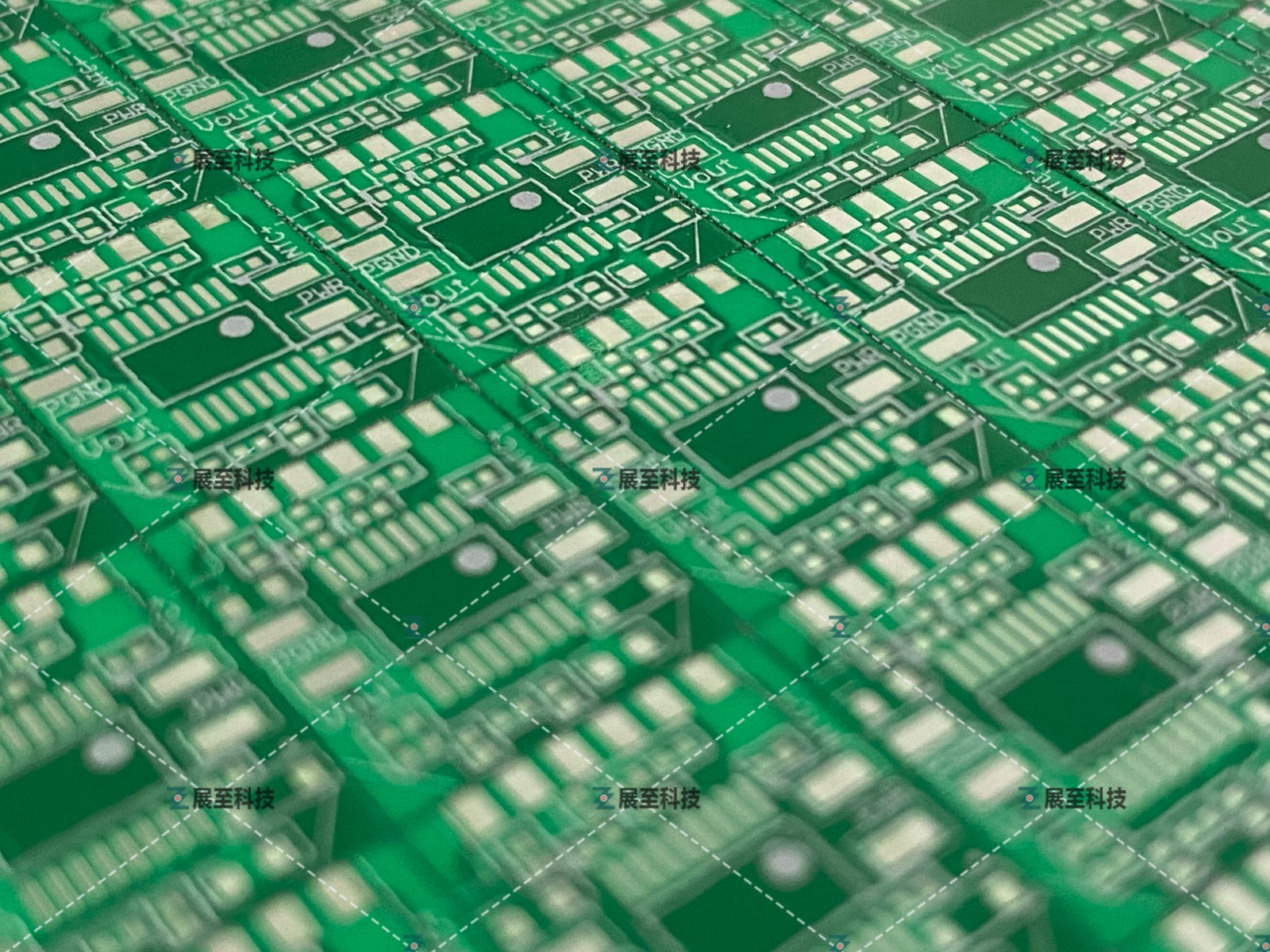

在裸露焊盤上涂上金屬/有機涂層,稱之為表面處理。表面光潔度可保護銅焊盤免受劃痕和氧化,同時促進回流焊爐中的焊接。雖然表面處理有多種類型,但 ENIG 和 ENEPIG 是兩種通用類型。制造商通常將它們用于陶瓷PCB、柔性板和剛柔結合 PCB,以提供高可靠性。與 OSP、HASL、浸錫等相比,ENIG 和 ENEPIG 具有更好的表面光潔度。
如何選擇表面光潔度?
到目前為止,制造商使用更普遍接受的表面處理,如 OSP 或有機焊接防腐劑、HASL 或熱風焊料整平、沉錫、沉金、ENIG 和ENEPIG。這些表面處理中的每一種都有其優點和缺點,因此有必要選擇最適合應用的一種。選擇表面光潔度需要考慮成本、應用環境、細間距元件、含鉛或無鉛焊料的使用、操作頻率、保質期、抗跌落和抗沖擊性、體積和吞吐量以及熱阻等因素。
隨著PCB趨向于微通孔和更精細的線路,以及HASL和OSP的缺點,例如平整度和助焊劑消除問題,變得更加突出,對ENIG等表面處理的需求不斷增長。此外,ENEPIG 是對黑色焊盤的改進,而黑色焊盤是 ENIG 的主要弱點。

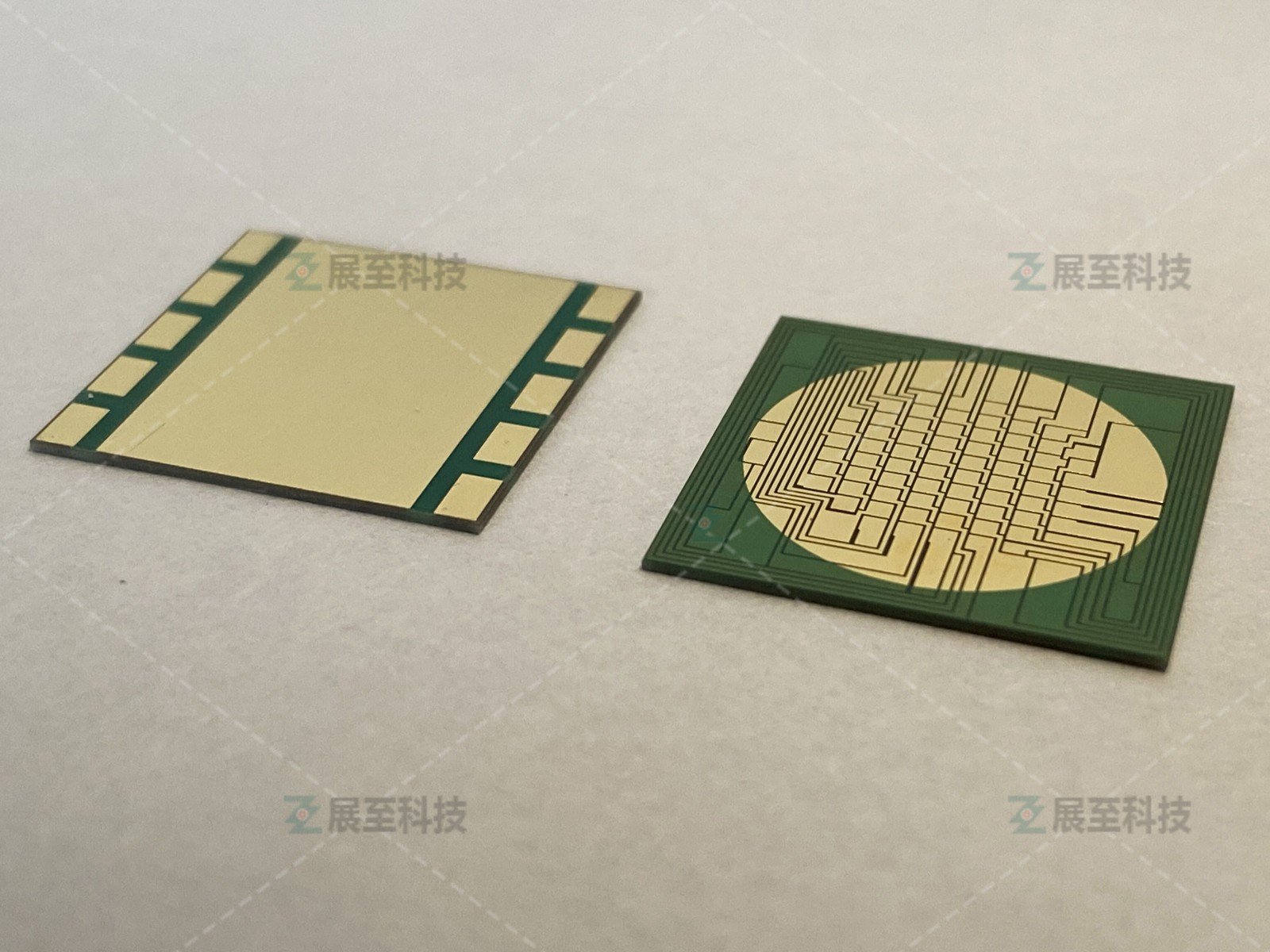

什么是沉金表面處理?
ENIG,即化學鍍鎳浸金,在電子行業也稱為化學金或浸金。這種類型的表面處理提供了兩層金屬層——金層和鎳層——制造商將它們依次沉積在 PCB 焊盤表面上。這種表面光潔度是一種選擇性表面光潔度,這意味著某些特定焊盤可能具有 ENIG 表面光潔度,而其他焊盤可能具有其他類型,例如 OSP、HAL、HASL 或浸錫。制造商分幾個步驟進行 ENIG 表面處理:
銅活化
PCB 制造商首先通過清潔來激活銅層。這有助于清除表面上的灰塵和氧化物殘留物。它們還潤濕表面以去除穿孔中殘留的氣體或空氣。下一步是用過氧化物或硫酸對表面進行微蝕刻。一些制造商還采用預浸催化劑來去除氧化殘留物。
化學鍍鎳
該過程的下一步是在活化的銅表面上涂覆一層鎳。該鎳層充當屏障或抑制劑,防止銅表面與任何其他元素發生反應。
沉金
這是該過程的最后一步。制造商將 PCB 浸入混合物中,氧化鎳表面,產生鎳離子并從混合物中還原金。還原后的金形成金屬涂層,保護鎳表面。金面厚度必須符合規格。
ENIG 表面處理的優點
ENIG 涂層具有許多優點,主要是:
● 表面平整度——對于BGA等細間距元件和其他小形狀元件特別有用。
● 適用于壓接組件— 為電氣測試提供良好的連接。
● 適用于引線接合和邊緣卡連接器。
● 與ENEPIG 相比更便宜。
ENIG 表面處理的缺點
ENIG 涂層也有一些缺點:
● 黑墊— 不受監管的鎳和金電鍍工藝的結果。
● PCB 涂層厚度可變——由于不受管制的鍍鎳和鍍金工藝造成的。
● 低潤濕性——焊接期間。
什么是 ENEPIG 表面處理?
ENEPIG 是化學鍍鎳化學鍍鈀浸金的縮寫。PCB 焊盤表面上的這種類型的金屬涂層具有三層——鎳、鈀和金——制造商一層一層地沉積。除了保護銅表面免受腐蝕和氧化外,這種類型的表面處理還適用于高密度 SMT 設計。制造商首先激活銅表面,然后沉積一層化學鍍鎳,然后沉積一層化學鍍鈀,最后沉積一層浸金。該過程與他們在 ENIG 過程中遵循的過程有些相似。ENEPIG工藝是在ENIG技術的基礎上增加了鈀層而開發的。
添加鈀涂層可改善PCB 表面保護。鈀層可防止鎳變質并防止與金涂層相互作用。化學鍍過程中的化學還原形成鎳和鈀的薄層。最后,金層可以保護鈀免受元素的影響。
ENEPIG 表面處理的優點
● 減少由于鈀的存在而導致的質量問題,例如黑墊。
● 優良的可焊性和高回流焊階段。
● 提供高度可靠的引線接合能力。
● 支持高密度過孔。
● 滿足小型化的廣泛標準。
● 適用于薄型PCB。
ENEPIG 表面處理的缺點
● 比ENIG 更貴。
● 較厚的鈀層會降低SMT 焊接的效率。
● 更長的潤濕時間。
ENIG 和 ENEPIG 表面處理之間的相似之處
盡管這是兩種不同類型的表面處理,但它們也有一些共同的特征。ENIG 和 ENEPIG 表面處理均采用化學鍍鎳和沉金。兩者都提供筆直、平坦的焊接表面,使得在 PCB 表面上焊接小型元件變得更加容易。此外,這兩種表面處理均不含鉛,是 PCB 產品的綠色替代品。
ENIG 和 ENEPIG 均提供出色的電氣性能和熱擴散性能。使用 ENIG 或 ENEPIG 涂覆 PCB 焊盤表面需要遵循類似的程序。例如,這兩種工藝的啟動都是從銅活化開始,然后是化學鍍鎳涂層。兩種表面處理的最后一層是沉金。
ENIG 和 ENEPIG 表面處理之間的差異
兩種表面處理之間的主要區別在于 ENEPIG 中存在鈀層。這層鈀具有高抗氧化性,提高了表面光潔度的電氣性能。然而,與 ENIG 相比,額外的鈀層增加了 ENEPIG 表面處理的成本。
此外,由于焊點可靠性低,導致金線接合的 ENIG 表面光潔度不一致。此外,還需要采取額外的程序來阻止 ENIG 中的鎳腐蝕。對于此類問題,ENIG 表面處理最適合低端電子產品。
選擇 ENIG 或 ENEPIG 的注意事項
1.應用
選擇最佳的表面光潔度取決于應用和用例。例如,如果應用要求 PCB 在高溫環境下運行,則最好使用 ENIG。這是因為 ENIG 表面處理可以承受高溫。
2.成本
這是一個需要考慮的重要因素。例如,如果您正在尋找低成本的表面光潔度,ENIG 可以滿足您的要求。由于 ENEPIG 具有額外的鈀層,因此增加了成本。然而,ENEPIG 比固體金涂層成本更低。
3.平整度
許多傳統的表面光潔度不夠光滑和平坦。這使得安裝具有微小外形尺寸的非常小的 SMT 元件變得困難。對于 BGA 等細間距元件來說,不光滑的表面也會帶來問題。然而,ENIG 和 ENEPIG 表面光潔度都非常光滑,并在焊盤上形成薄而均勻的層。
4.打線鍵合
ENEPIG 提供了引線鍵合的最佳選擇,因為其表面光潔度具有很強的引線鍵合能力。
5.觸摸界面
ENEPIG 可以毫無問題地處理觸摸界面。
6.ROHS 合規性
許多傳統的表面處理含有有害物質,因此不符合 RoHS 的要求。ENIG 和 ENEPIG 均完全符合 RoHS 要求且無鉛。
7.保質期
電路板的保質期是一個關鍵因素。ENIG 和 ENEPIG 表面處理的保質期長達一年。
結論:
ENIG和 ENEPIG 的現代表面處理高度可靠。它們非常適合高質量陶瓷電路板。由于 PCB 不含鉛等任何有害物質,因此符合 RoHS 要求。此外,兩種表面處理都為 SMT 安裝提供了非常平坦和水平的表面。然而,ENEPIG 可以滿足使用各種 SMT 封裝的 PCB 的任何額外規范。ENEPIG 經常用于軍事、航空航天和醫療行業所需的 PCB。
